Upravljanje daljinskega ogrevanja preko svetovnega spleta
Z željo po nadzoru nad informacijami in podatki, kot upravljanju nad napravami se srečujemo vsakodnevno. Ta želja je že davno prerasla v zahteve in nujnost ekonomičnega in optimalnega upravljanja tudi v velikih energetskih sistemih daljinskega ogrevanja in hlajenja, kot tudi v majhnih zaključenih stanovanjskih enotah in objektih malih moči.
Današnje komunikacijske poti omogočajo prenos informacij po različnih poteh in preko veliko zvrsti različnih medijev. Informacije in podatki so tudi v energetskih postrojenjih kot je npr. kotlovnica, toplotna postaja, hladilna postaja ipd., skorajda vedno na voljo, v kolikor je v sistem vgrajena naprava, katera sporoča podatke oziroma komunicira, čemur v strokovnih krogih pravimo da ima naprava vgrajen t.i. komunikacijski vmesnik. Za prenos podatkov iz kleti (kotlovnice) do končne postaje imamo na voljo več poti: namensko položeno kabelsko ožičenje, konvencionalno telekom ožičenje, CATV kabelska omrežja, optične povezave, radijske povezave, brezžična omrežja (Wlan, Wi-Fi, GPRS, itd.) Za branje podatkov z naprav smo se v enem izmed vodilnih podjetij v panogi, Samson AG in v podjetju GIA zavzeli za pristop obvaldovanja informacij na viru s ciljem zadostiti zahtevam po informacijah (podatkih) sledečim kategorijam uporabnikov: lokalnemu uporabniku, vzdrževalcu sistema, upravljalcu sistema in distributerju sistema. Za ta namen je bila zasnovana in izdelana naprava WEBixy, ki je zmožna pošiljati in sprejemati podatke po TCP/IP protokolu ter ima svojo lastno naslovljivo in nastavljivo IP številko in je aktiven ter avtonomen član lokalnega omrežja. Slika prikazuje osnovni pogled po prijavi uporabnika preko spletnega brskalnika (Internet Explorer, Firefox, Opera, Chrome, itd.), ki ga seznanja o osnovnih informacijah in dogajanju v toplotni postaji. Uporaba Samson TROVIS regulacijskih naprav in WEBixy vizualizacijskega vmesnika z lastnostni velikih SCAD preko interneta iz prakse nudi sledeče prednosti katere lahko povzamemo kot sledi:
- Grafika, sinoptični pogled, vizualizacija
- Alarmi in alarmiranje
- Zgodovina podatkov
- Uporabniški nivoji (uporabniške pravice), prijavni nivoji
- Izpisi / print out (izvoz podatkov v excel)
- Obratovalni stroški sistema so nizki, ker ni licenc in tako ni omejitve dostopa s številom računalnikov
- Lahko se poslužuje več krmilnikov oziroma toplotnih postaj sočasno
- WEBixy podpira več protokolov krmilnikov, kot so ModbusRTU, Modbus TCP, kar naredi napravo primerno za široko uporabo
- Integracijska možnost z velikimi SCADA sistemi, ki ne vpliva na osnovno vizualizacijo preko spleta
Več o napravi si lahko preberete na linku ali spletnem članku ali sami preverite na spletni strani
Prijava z geslom: test ime uporabnika: test

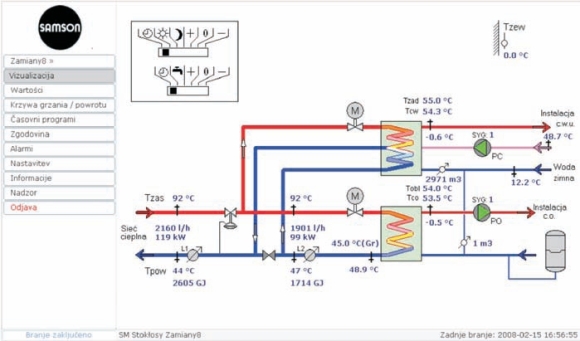

Primer vizualizacije na spletnem brskalniku.
